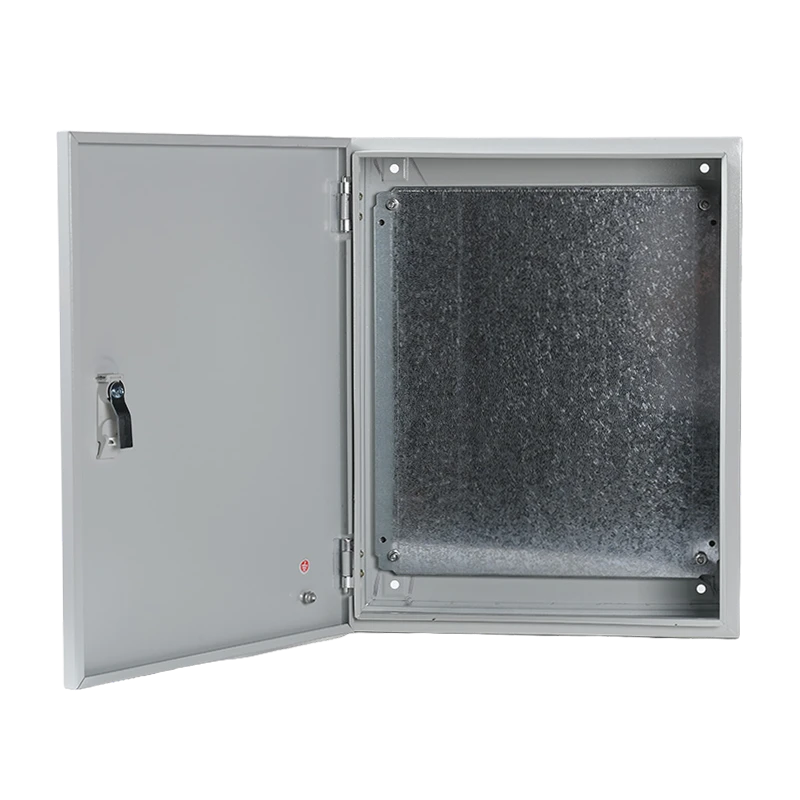

Sieninė{0}}Metalinė elektros skirstomoji dėžutė
Sukurta tikroms darbo vietoms. Ne tik katalogo puslapiai.
Jūsų laidai jau yra dėkle. Jūsų siena betonuota. Jūsų laiko juosta yra vakar. Tai yra korpusas, kuris iš tikrųjų tinka sienai, atitinka padėklą ir yra paruoštas nutraukti.
📐 Įkelkite savo sienos maketą - Gaukite piešinį per 8 valandas
📦 Užklausa mėginio dėžutė
⚡ Masinis 50+ vienetų pasiūlymas
Problema: dauguma „standartinių“ dėžių nėra skirtos tikram montavimui
Jei vadovavote elektros instaliacijos projektui, žinote, koks skirtumas tarp jųką žada katalogasirko reikalauja svetainė:
| Katalogo pažadas | Darbas-Svetainės tikrovė |
|---|---|
| "Universalus montavimas" | Betoniniai inkarai nesutampa. Dėžutė sėdi kreivai. |
| "Standartinis kabelio įvadas" | Jūsų kabelių dėklas baigiasi 50 mm virš dėžutės. Dabar pjaunate metalą vietoje. |
| „Pakankama ventiliacija“ | Skydas įkaista, nes ventiliacijos angos nukreiptos į sieną. |
| „IP reitingas“ | Tarpinė iškrenta atidarius trečią duris. |
| "Įtrauktas DIN bėgis" | Vienas bėgis, fiksuota padėtis ir jūsų komponentai netelpa į gylį. |
Kiekviena iš šių „mažų“ problemų kainuoja valandas. 200 -vnt. komercinio įrengimo, tai yrane delsimas - tai maržos žudikas.
QHECO skirtumas: sukurtas montavimui, o ne tik gamybai
Šias sienines -metalines paskirstymo dėžes projektuojame atgal -pradedant nuo betoninės sienos ir kabelių dėklo ir einant į vidų iki komponentų.
1. Sienos-Pirmojo montavimo architektūra
Jūsų įkeltoje nuotraukoje tiksliai parodyta, ką mes išsprendžiame: dėžė, sumontuota lygiai su betonine siena, su kabelių loveliu virš galvos.
Išpjovos išorinės tvirtinimo kilpos4 kampuose - horizontalus arba vertikalus reguliavimas ±15 mm. Net jei jūsų betoniniai inkarai yra šiek tiek nukrypę, dėžutė vis tiek yra kvadratinė.
Įleidžiamas galinis skydelis- yra 10 mm atstumu nuo sienos paviršiaus, neleidžiant susikaupti drėgmei ir, jei reikia, leidžia kanalui praeiti už nugaros.
Prijungimo{0}}parinktį- užbaigtoms vidaus erdvėms, kuriose svarbu išsikišimas.
2. Kabelių dėklo ir kanalo integravimas
Jūsų nuotraukos dėžutė yra tiesiai po kabelių dėklu. Tai neatsitiktinai - taip modernūs pastatai yra sujungti.
Viršutinės-įėjimo liaukos plokštėsiš anksto{0}}perforuotas, kad atitiktų standartinį kabelių lovelių plotį (50 mm, 100 mm, 150 mm)
Knockout{0}}laisvosios zonoskur nenorite skylių; kieto metalo, kur jūs darote
Vidiniai kabelių valdymo laikikliai- įeinančio dėklo kabeliai nušluojami žemyn ir baigiasi nekertant įtampingo šynų
Šoninės ventiliacijos žaliuzėspastatytas žemiau dėklo linijos - oro srauto be vandens patekimo iš viršaus
3. Šiluminis valdymas, kuris iš tikrųjų veikia

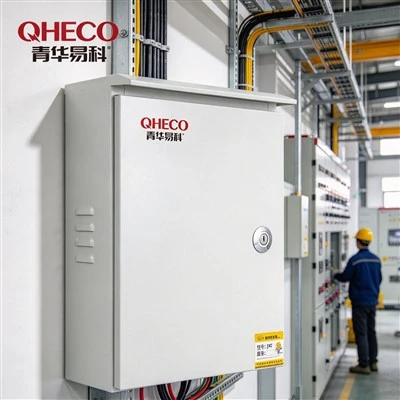

Šoninės{0}}vėdinimo angos (matomos jūsų nuotraukoje) yra tiksliai{1}}įspaustosžemyn{0}}atsuktos žaliuzėsĮteka - oras, išteka vanduo. Kartu su:
Vidinio kamino efektasdizainas: karštas oras pakyla ir išeina per viršutines ventiliacijos angas (pasirinktinai)
Komponentų tarpų kreiptuvailazeriu-išgraviruotas ant montavimo plokštės - nebereikia spėlioti, ar jūsų pertraukiklio tarpai atitinka kodą
Pasirenkama ventiliatoriaus{0}}išpjovasu IP55{1}}įvertintu filtro ventiliatoriumi, skirta didelio tankio instaliacijai
4. Kasdienio naudojimo durys ir įėjimas
Paslėptas vyrissu 120 laipsnių atidarymu - neužsikabina ant einančių kabelių

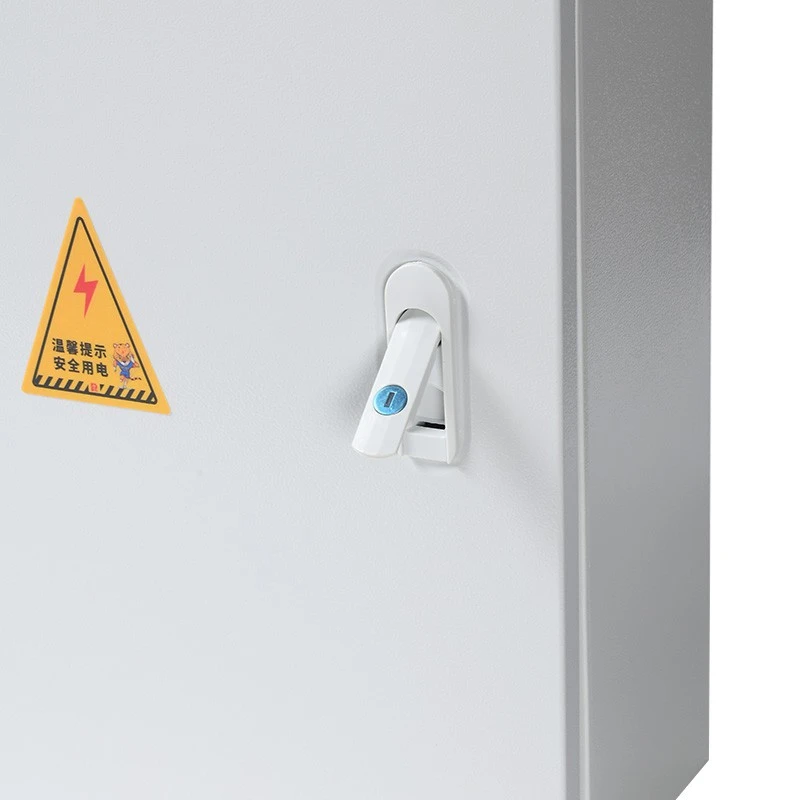

Ketvirtis{0}}pasukite kumštelio užraktąsu 2 raktų komplektu; atnaujinkite į pakabinamą spyną, skirtą lauko svetainėms
Ištisinis PU tarpiklispriklijuotas prie durų staktos, o ne korpuso -, kad neiškristų, kai dureles nuėmus laidams
Pasirenkamas skaidrus langasskaitiklio ar indikatoriaus matomumui neatidarant korpuso

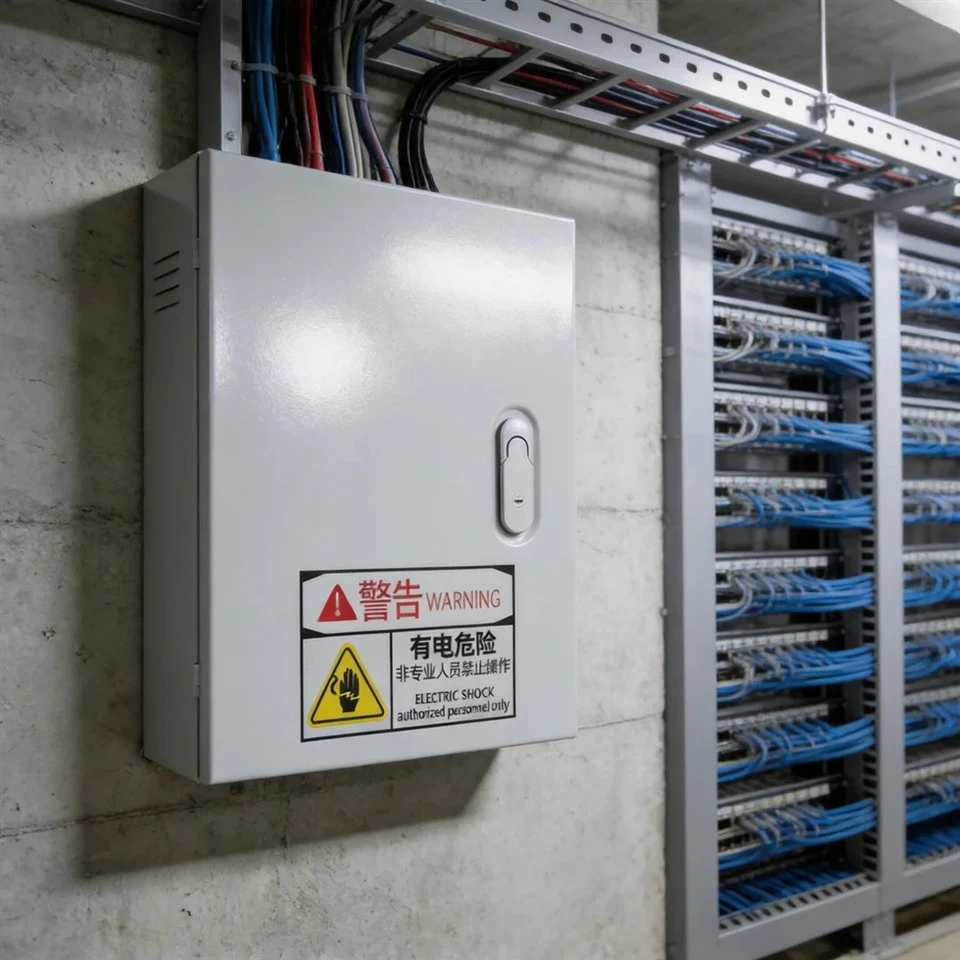

Ką matote nuotraukoje - ir ką tai reiškia
Vaizdas, kurį įkėlėte, yra vadovėlio pramoninė instaliacija. Išsiaiškinkime, kodėl ši konkreti konfigūracija veikia:
| Vizualinis elementas | Inžinerinis sprendimas |
|---|---|
| RAL 7035 šviesiai pilka epoksidinė danga | UV-stabilus, nekreida veikiant lauke; atitinka standartinę kabelių lovelio spalvą, kad būtų vizualiai nuoseklus |
| Dvikalbė įspėjamoji etiketė (kinų / anglų k.) | OSHA / IEC 60417 saugos atitiktis; galime tiekti ANSI Z535, ISO 7010 arba individualius saugos ženklus |
| Šoninės ventiliacijos angos | Nevėdinamų elektros patalpų pasyvus vėsinimas; žaliuzių dizainas išlaiko IP reitingą |
| Įleidžiamas montavimas ant sienos | Nėra tarpo už dėžutės - apsaugo nuo kenkėjų patekimo ir atitinka maisto / farmacijos įrenginių auditą |
| Kabelio dėklas tiesiai virš galvos | Viršutinė-įėjimo riebokšlio plokštė susilygiuoja su dėklo galu; gręžimo vietoje-nereikia |
| Betoninės sienos pagrindas | Sunkios{0}}išsiplėtimo inkaro tvirtinimo kilpos, skirtos 50 kg ir daugiau ištraukiam-apkrovai |
Medžiaga ir apdaila - Derinkite aplinką, o ne biudžetą
| Įvertinimas | Medžiaga | Geriausias | Baigti |
|---|---|---|---|
| Standartinis pramoninis | 1,2 mm šaltai valcuotas plienas | Patalpų komercinė, sausa pramoninė | Epoksidinis miltelinis dažymas, RAL 7035 |
| Atsparus korozijai | 1,5 mm šaltai valcuotas plienas- + antikorozinis gruntas | Pakrantės, drėgnas, cheminis poveikis | Epoksidinis miltelinis dažymas, pagal užsakymą RAL |
| Jūrinė / Maisto klasė | 1,5 mm nerūdijantis plienas 304 | Maisto perdirbimas, jūrinė, farmacija | Šlifuotas arba elektropoliruotas |
| Ekstremali pareiga | 2,0 mm nerūdijantis plienas 316 | Atviroje jūroje, sunkiųjų cheminių medžiagų, pakrantės | Elektropoliruotas, pasyvuotas |
Nežinote, kuri klasė?Nurodykite savo projekto vietą (pakrantės atstumą, drėgmę, cheminių medžiagų poveikį) ir mes jį nurodysime - be papildomo pardavimo, tik tinkama medžiaga.
Vidinis išdėstymas - Trys būdai gauti dėžutę
Tuščias apvalkalas

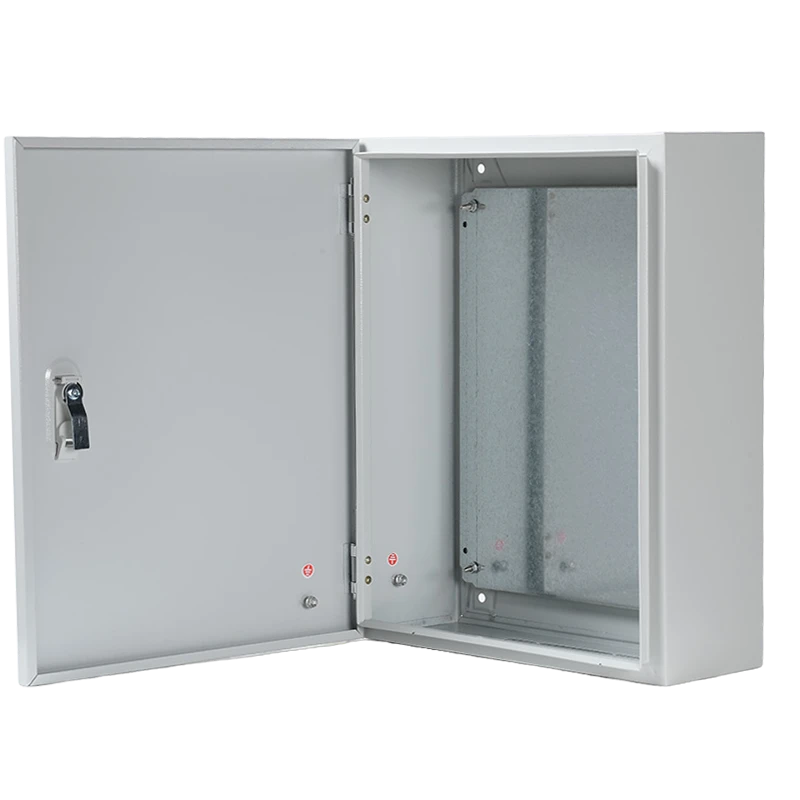

Dėžė + montavimo plokštė + DIN bėgelis
Jūs užpildote ir laiduojate
Greičiausias pristatymas, mažiausia kaina
Komponentas-Paruoštas
Iš anksto{0}}išgręžta jūsų nurodytiems pertraukikliams / gnybtams
Sumontuota įžeminimo šyna ir nulinė juosta
Jūs laidas, mes ne
Visiškai prijungtas ir išbandytas
MCB, RCD, gnybtų blokai, laikmačiai - įdiegti ir prijungti pagal jūsų schemą
Gamyklinis dielektrinis bandymas ir tęstinumo patikra
Nutieskite laidus, įjunkite energijos, viskas
Dydžių diapazonas - Nes „Vienas dydis tinka visiems“ nieko netinka
| Serija | A × P × S (mm) | Tipiškas taikymas |
|---|---|---|
| QH-Mini | 200×150×100 iki 300×250×150 | Jungiamosios dėžės, mažos valdymo grandinės |
| QH-Kompaktiškas | 400 × 300 × 150 iki 500 × 400 × 200 | Variklių starteriai, PLC korpusai, apšvietimo skydai |
| QH-Standartas | 600 × 400 × 200 iki 800 × 600 × 250 | Paskirstymo skydai, skaitiklių korpusai, MCB plokštės |
| QH-Didelis | 1000×800×300 iki 1200×1000×300 | Pagrindinis paskirstymas, ATS valdikliai, inverterių korpusai |
| QH-Tinkinta | Bet koks ne{0}}standartinis matmuo | Remonto keitimas, mechanizmų integravimas |
Visi matmenys yraišorinis. Vidiniai tarpai sumažinami 30–50 mm, atsižvelgiant į sienelės-kabliuką ir durų storį.
Sertifikatai ir atitiktis - Ką nori matyti jūsų inspektorius
✅ IEC 62208- Standartinis tuščias korpusas
✅ IEC 61439-2- Surinktiems žemos-tampos skirstomiesiems įrenginiams (kai yra)
✅ IP55 / IP56 / IP65 / IP66- Trečiosios šalies-laboratorija išbandyta, ataskaitos galimos
✅ CE ženklinimas- Patekimas į ES rinką
✅ RoHS- Pavojingų medžiagų atitiktis
✅ UL 508A- Pramoniniai valdymo skydeliai (galima pagal užklausą Šiaurės Amerikos projektams)
Kiekvienas įrenginys pristatomas su:
Bandymo sertifikatas (užpildytiems skydams)
Medžiagos sertifikavimas (nerūdijančio plieno užsakymams)
IP bandymo ataskaita (pagal pageidavimą)
Pakuotės sąrašas su serijos numeriais
Pakuotė ir logistika - Atvykimas paruoštas, neremontuotas
| Detalė | Specifikacija |
|---|---|
| Individuali pakuotė | PE rankovės + 5-sluoksninė gofruotoji kartoninė dėžutė su kampų apsaugomis |
| Masinė pakuotė | Faneros padėklas, surištas dirželiais, suvyniotas{0}}drėgmės barjeru |
| Ženklinimas | Serijos numerio brūkšninis kodas, projekto nuoroda, tvarkymo instrukcijos |
| Dokumentacija | Pakuočių sąrašas, atitikties sertifikatas, montavimo vadovas (daugiakalbis) |
| MOQ | 1 gabalas (pavyzdys) / 50 vienetų (priskirtas OEM su prekės ženklu) |
| Pavyzdinis pristatymo laikas | 5-8 dienas |
| Gamybos pristatymo laikas | 12-20 dienų, priklausomai nuo sudėtingumo |
| Siuntimas | EXW / FOB Ningbo / CIF / DDP |
DUK - Klausimai, kuriuos iš tikrųjų užduoda rangovai
Kl .: Ar galite suderinti mano esamą kabelių dėklo plotį viršutiniam įėjimui?A: Taip. Supjaustome riebokšlių plokštes, kad jos atitiktų jūsų dėklo matmenis - 50mm, 100 mm, 150 mm arba pagal užsakymą. Atsiųskite mums savo dėklo galo nuotrauką ir mes puikiai sulygiuosime dėžutę.
Kl.: Nuotraukoje pavaizduota įspėjamoji etiketė kinų kalba. Ar galite pateikti angliškas / arabiškas / ispaniškas etiketes?A: Visiškai. Spausdiname IEC 60417, ANSI Z535 arba visiškai pritaikytas saugos etiketes bet kuria kalba. Taip pat galime išsiųsti nepaženklintą, kad galėtumėte pritaikyti savo.
Kl.: Mano siena nėra plokščias betonas -, tai blokinis sluoksnis su tinku. Ar veiks tvirtinimo ąselės?A: Taip. Mūsų išpjovos auselės leidžia reguliuoti ±15 mm. Nelygiems paviršiams galime tiekti tarpiklius arba atgal-montuojamus rėmus. Atsiųskite mums sienos nuotrauką ir mes rekomenduosime tinkamą tvirtinimo būdą.
Kl.: ar tiekite korpusą su iš anksto-įdiegtais komponentais?A: Taip - MCB, RCD, kontaktoriai, gnybtų blokai, šynos. Tiekiame ABB, Schneider, Chint arba jūsų nurodytą prekės ženklą. Kiekvienas užpildytas skydelis prieš išsiunčiant{3}}išbandomas gamykloje.
Kl.: Ką daryti, jei man reikia ne-standartinės spalvos, kuri atitiktų mano kliento prekės ženklą?A: Bet kokia RAL spalva nuo 50 vienetų. Žemiau yra RAL 7035 (šviesiai pilka), RAL 9005 (juoda) ir RAL 9010 (balta) be minimumo.
Kodėl rangovai renkasi QHECO, o ne vietinius platintojus
| Tipiškas platintojas | QHECO tiesioginė gamyba |
|---|---|
| Tik atsargų dydžiai | Bet koks matmuo, bet kokia išpjova, bet kokia spalva |
| 8–12 savaičių pristatymo laikas pagal užsakymą | Gamyba 12-20 dienų, mėginiai per 5-8 dienas |
| Jokio komponento diegimo | Pilno skydo surinkimas ir testavimas |
| Bendra pakuotė | Projektas-pažymėtas etiketėmis, brūkšninis kodas-sekamas, sudėtas į padėklus |
| Mažiausiai 500 vienetų, skirtų OEM | Privati etiketė nuo 50 vnt.; individualios dėžės nuo 1 vnt |
| Jokio inžinerinio palaikymo | CAD brėžiniai, montavimo instrukcijos, vaizdo skambučių palaikymas |
Raginimas veikti - Išspręskime jūsų sienos{1}}Montavimo problemą
Neužsisakykite kitos „standartinės“ dėžutės ir skirkite dvi dienas, kad ji būtų tinkama. Atsiųskite mums:
Jūsų sienos ir kabelių lovelio išdėstymo nuotrauka
Jūsų komponentų sąrašas (arba tiesiog pasakykite mums programą)
Jūsų reikalingas IP įvertinimas ir medžiagos pasirinkimas
Gaukite gamybos brėžinį ir tvirtą pasiūlymą per 8 valandas.
