Sienos{0}}Elektrinių prietaisų korpusas
Standartizuota pramoninių prietaisų, PLC ir valdymo sistemų korpusų platforma
Jūsų plokštė, HMI arba jutiklių matrica nusipelno daugiau nei bendra dėžutė. Tai yra korpusas, kuris paverčia jūsų instrumentą{0}}parengtu produktu.
🔧 Konfigūruokite savo instrumentą
🏷️ OEM privati etiketė nuo 50 vienetų
📐 Individualizuotos ekranų, jungčių ir antenų išpjovos
Nustokite vadinti tai dėžute. Pradėkite vadinti tai platforma.
Kiekvienas pramoninis instrumentas -, nesvarbu, ar tai aPLC valdiklis, maitinimo kokybės analizatorius, nuotolinis telemetrijos įrenginys arba tinkintas daiktų interneto šliuzasNorint išgyventi lauke, - reikia trijų dalykų:
Fizinė apsauganuo dulkių, drėgmės ir smūgių
Terminis stabilumasjautriai elektronikai
Prekės ženklo buvimastai rodo jūsų galutiniam klientui profesionalumą
QHECOSienos{0}}Metalinis instrumentų korpusasyra sukurtas kaip akonfigūruojama platforma, o ne prekių tara. Mes neparduodame jums tuščiavidurio apvalkalo ir linkime sėkmės. Pristatome agamybai{0}}paruoštas korpusaskuri suderinama su jūsų instrumento formos faktoriumi, jungčių išdėstymu ir šilumos reikalavimais -, todėl sutelkite dėmesį į elektroniką, o ne į metalo gamybą.
Nuo grandinės plokštės iki lauko gaminio - be gamybos galvos skausmo
| Jūsų Iššūkis | Kaip šis korpusas tai išsprendžia |
|---|---|
| HMI ekrane reikia iškirpti nuleidžiamą rėmelį | CNC-apdirbtos stačiakampės arba apskritos angos su ±0,5 mm nuokrypiu, nubrozdintos briaunos, paruoštos sandarinti |
| Jutiklio kabeliai turi būti sandariai įvesti iš 6 krypčių | Pasirinktinis riebokšlio plokščių išdėstymas: viršuje, apačioje, šonuose arba gale - atitinka jūsų jungties žingsnį |
| Belaidžiam moduliui reikalingas antenos praėjimas | Iš anksto-perforuotos SMA/N-tipo antenos angos su vandeniui atspariomis kabelių jungtimis |
| PLC gamina šilumą sandariame korpuse | Apskaičiuoti ventiliacijos modeliai, pasirenkamos ventiliatoriaus{0}} išpjovos su IP55 filtrų rinkiniais arba visiškai sandarios natūralios konvekcijos konstrukcijos |
| Jūsų prekės ženklas turi būti priekyje ir centre | Lazeriu išgraviruotas logotipas |
| Klientas reikalauja kelių rinkų{0}}sertifikavimo | IEC 62208, CE, RoHS standartas; Galimi UL 508A ir CSA keliai, skirti diegti Šiaurės Amerikoje |
Ką mums pasakoja nuotrauka - ir ką mes kuriame ne tik

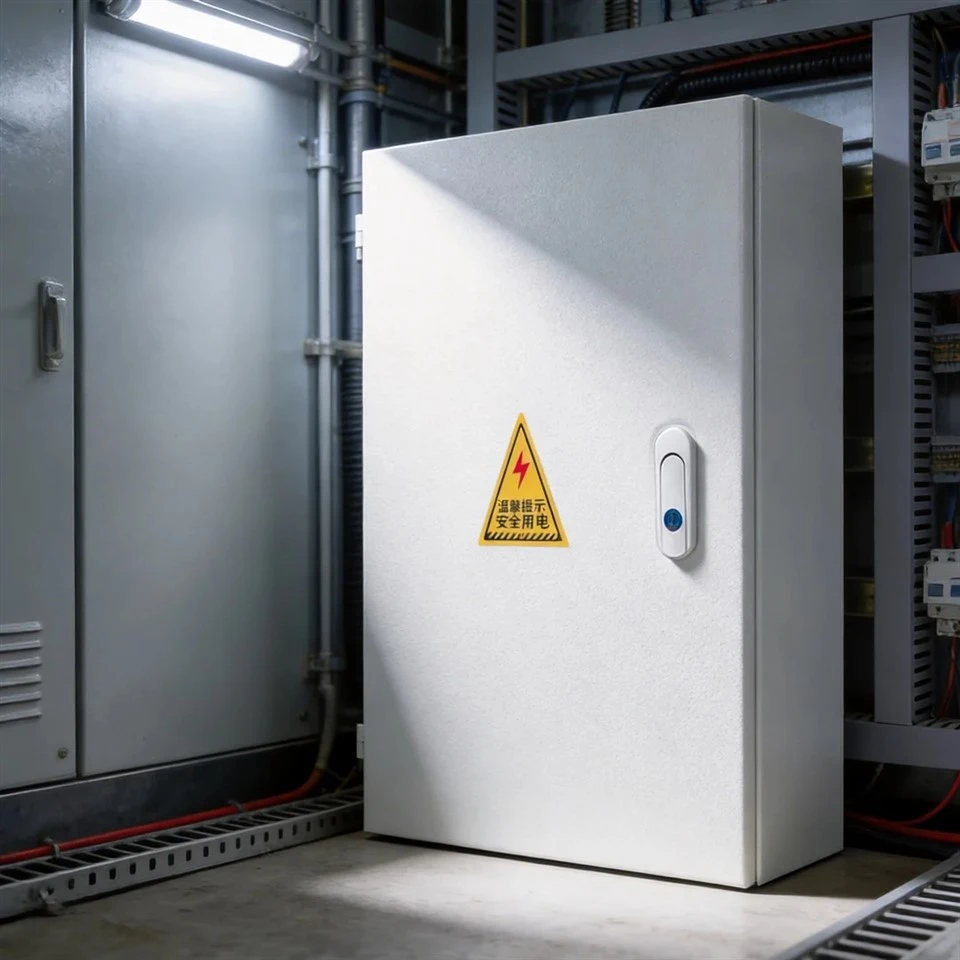

Įkeltame vaizde pavaizduotas švarus, profesionalus sieninis{0}}prietaisų korpusas aktyvioje elektros patalpoje. Štai inžinerinė logika už kiekvienos matomos detalės:
| Vizuali detalė | Funkcinė inžinerija |
|---|---|
| Lygus, nepertraukiamas durų paviršius | Ideali drobėHMI montavimasarbaprekės ženklas- jokių briaunų, vėdinimo angų ar išsikišimų, trukdančių montuoti ekraną arba matyti logotipą |
| Trikampė įspėjamoji etiketė (ISO 7010 W012) | Standartinis elektros pavojaus ženklinimas; mes tiekiameindividualizuotos saugos etiketėsbet kuria kalba arba atitikties standartu (OSHA, ANSI Z535, IEC 60417) |

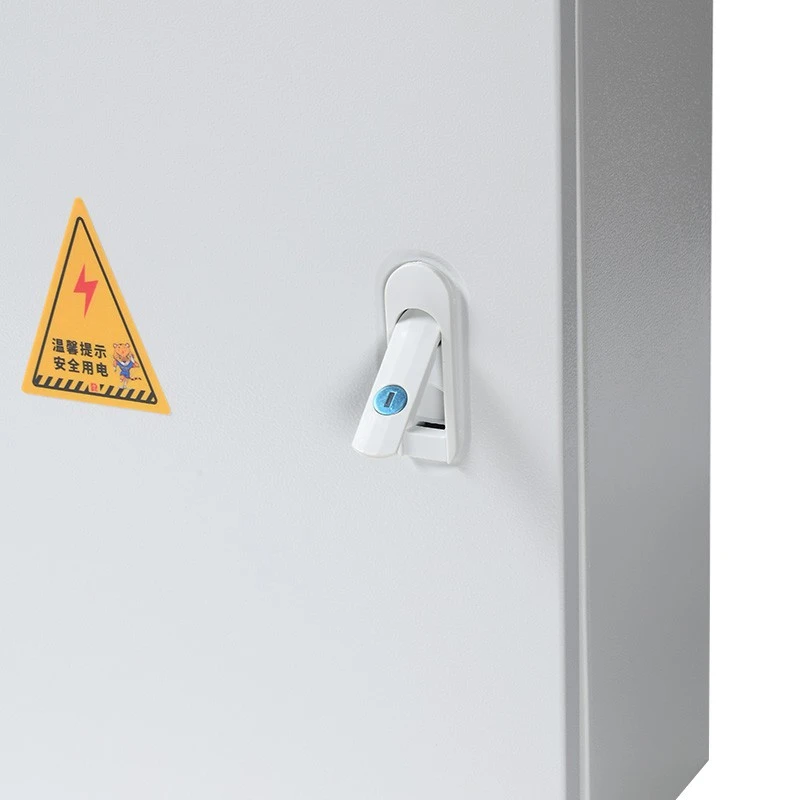

| Elegantiška įleidžiama{0}}durų rankena su stumdomu-užraktu | Valdymas viena{0}} ranka, skirtas technikai mūvintiems pirštines;rakto-užrakto arba spynos atnaujinimaiprieinama apsaugos nuo klastojimo{0}}programoms |
| Švarus šoninis profilis, jokių išorinių vyrių | Paslėptas vyrių dizainas- išlaiko ploną sienos projekciją ir apsaugo nuo užsikimšimo siauruose koridoriuose |
| Grindų{0}}lygio įrengimas šalia kabelinio kanalo | Apatinės{0}}įėjimo liaukos plokštėssuderinti su grindų{0}}kanalų sistemomis; galime iš anksto-iškirpti įrašus, kad jie atitiktų jūsų kabelinio kanalo plotį |
| Pramoninės -klasės epoksidinė apdaila esant fluorescenciniam apšvietimui | Blizgus{0}}arba tekstūruotas miltelinis dažymaspasirinkimo galimybės; UV-stabilus patalpų ir lauko prietaisų korpusams |
Prietaiso integravimo specifikacijų lapas
| Specifikacija | Detalės |
|---|---|
| Korpuso tipas | Sieninis{0}}metalinis prietaisų korpusas / valdymo skydelio korpusas |
| Korpuso Medžiaga | Standartinis šaltai valcuotas plienas (1,2–1,5 mm); nerūdijantis plienas 304/316 neprivalomas |
| Durų dizainas | Vienos{0}}durys, besiūlis priekis; pasirenkamas permatomas polikarbonatinis langas, skirtas HMI matomumui |
| Montavimas | Išoriniai išpjovos antgaliai, skirti betonuoti, mūryti ar smeigt{0}}sienos montuoti |
| Apsaugos įvertinimas | IP55 (standartinis) / IP56 / IP65 / IP66 (pritaikytas) |
| Paviršiaus apdaila | Epoksidinė miltelinė danga, RAL 7035 (šviesiai pilka); bet kokia RAL spalva nuo 50 vnt |
| Vidinis montavimas | 35 mm DIN bėgis (plienas arba aliuminis); cinkuota montavimo plokštė (2,0mm–3,0mm); reguliuojamo gylio laikikliai |
| Kabelio įvadas | Negręžtos (tuščios) arba iš anksto{0}}perforuotos liaukos plokštės; PG / NPT / metrinių sriegių parinktys |
| Vėdinimas | Tvirta (sandari), pasyvios ventiliacijos angos su žaliuzėmis arba ventiliatoriaus{0}}išpjova su filtru |
| Užrakinimo parinktys | Ketvirčio-pasukimo kumštelio užraktas, rakto užraktas, mygtuko užraktas-, spynos užraktas |

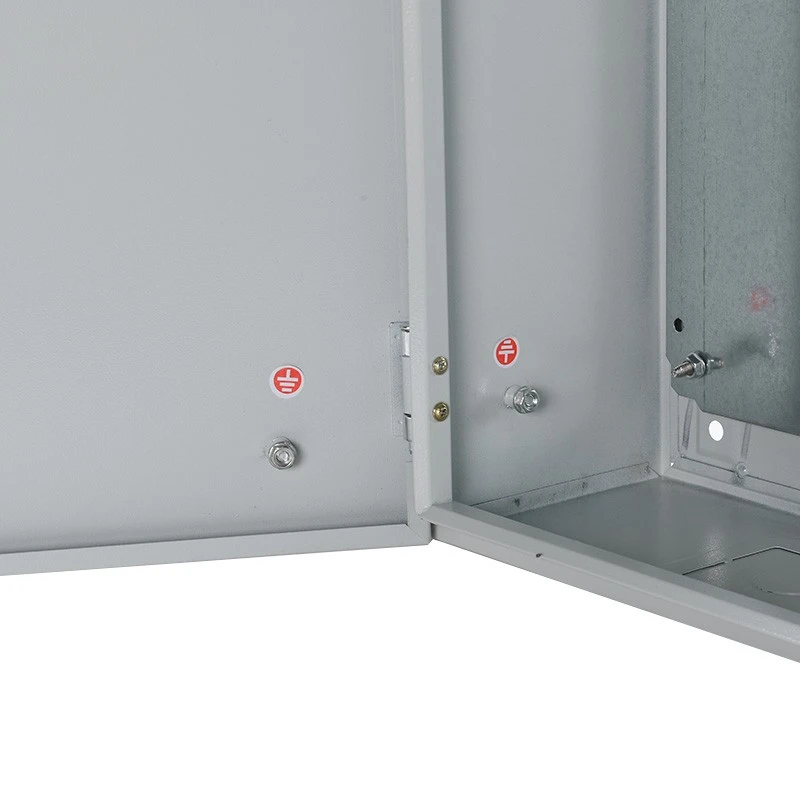

| Žemės tęstinumas | Vidinė PE smeigė + išorinis įžeminimo gnybtas; varinė įžeminimo šyna neprivaloma |
| Atitiktis | IEC 62208, IEC 61439-2 (gyvenamas), CE, RoHS; Galimas UL 508A |
Trys integravimo pakopos - atitinka jūsų gamybos etapą
1 pakopa: kūrėjo rinkinys (tuščias korpusas)
Dėžutė su tvirtinimo plokšte ir DIN bėgeliu
Jūs sukuriate savo instrumentų išdėstymo prototipą
Greičiausias mėginio pristatymas (5–8 dienos)
2 pakopa: išankstinis-gamybos patvirtinimas (komponentas-paruoštas)
CNC išpjovos jūsų ekranams, jungtims ir antenoms
Iš anksto{0}}laidiniai gnybtų blokai ir įžeminimo infrastruktūra
Sumontuosite savo elektroniką; atliekame metalo apdirbimą
3 pakopa: gamybos eiga (visiškai integruota ir su prekės ženklu)
Jūsų prietaisas sumontuotas, prijungtas ir išbandytas mūsų korpuse
Privatus{0}}ženklas: logotipas, modelio numeris, spalva, vadovas
Pristatykite tiesiai savo platintojui arba galutiniam klientui - balta{1}} etiketė paruošta
Sukurta instrumentų prekių ženklų - ne tik elektros rangovams
Nors standartinės paskirstymo dėžutės tarnauja rangovams, ši korpuso platforma tarnaujagaminių įmonės:
| Kas tai užsako | Ką jie pastato viduje |
|---|---|
| Automatikos sistemų integratoriai | PLC + HMI valdymo pultai mašinų originalios įrangos gamintojams |
| Energijos valdymo įmonės | Energijos kokybės analizatoriai, po{0}}matavimo gaubtai |
| IoT ir telemetrijos paleidimas | Kraštų skaičiavimo šliuzai, LoRaWAN jutiklių šakotuvai |
| Aplinkos monitoringo įmonės | Oro kokybės/vandens kokybės analizatorių korpusai |
| Apsaugos ir prieigos kontrolės prekių ženklai | Biometrinių skaitytuvų valdikliai, PoE jungiklių korpusai |
| Medicinos prietaisų platintojai | Izoliaciniai galios monitoriai, UPS skirstomieji skydai |
Jei jūsų gaminyje yra PCB, ekranas arba ryšio modulis, šis korpusas yra greičiausias kelias nuo prototipo iki gamybos.
OĮG ir privati etiketė - Jūsų prekės ženklas, mūsų gamyba
Mes veikiame kaip jūsųnematomas gamybos partneris:
| OEM paslauga | Galimybė |
|---|---|
| Spalvų derinimas | Bet koks RAL kodas; tekstūruotos arba blizgios apdailos |
| Logotipo taikymas | Graviravimas lazeriu, šilkografija-, reljefinės aliuminio vardinės lentelės |
| Individualūs išpjovos | Vitrinos, mygtukų angos, LED indikatoriaus angos, antenos prievadai, ventiliacijos grotelės |
| Pakuotė | Neutrali balta{0}}dėžė su jūsų prekės ženklu; mažmeninei prekybai-paruošta pakuotė |
| Dokumentacija | Individualūs montavimo vadovai, laidų schemos, atitikties sertifikatai jūsų prekės ženklo šablone |
| Serijos numerio sekimas | Brūkšninio kodo / QR kodo etiketės, susietos su gamybos partijomis ir bandymų įrašais |
| Pristatymas{0} | Aklieji{0}}siunčiami tiesiai galutiniams klientams, nurodydami grąžinimo adresą |
Minimalus OEM užsakymas: 50 vienetų prekės ženklo spalvai / logotipui. Galimi individualūs išpjovimai nuo 1 vnt.
Sertifikatai ir prieiga prie pasaulinės rinkos
| Sertifikavimas | Aktualumas |
|---|---|
| IEC 62208 | Tuščio korpuso standartinis - pasaulinis pripažinimas |
| IEC 61439-2 | Žemos-įtampos skirstomųjų įrenginių surinkimo standartas (kai yra pertraukikliai / šynos) |
| CE ženklinimas | Europos ekonominės erdvės patekimas į rinką |
| RoHS | Pavojingų medžiagų apribojimas - privalomas ES ir aplinkosaugos reglamentuojamuose konkursuose |
| IP55 / IP65 / IP66 | Apsauga nuo patekimo į patalpą, lauką, plovimo{0}}ir dulkių aplinką |
| UL 508A | Pramoninius valdymo pultus - galima įsigyti Šiaurės Amerikos projektams pagal užklausą |
| ISO 9001:2015 | Kokybės vadybos sistemos sertifikavimas |
DUK - Klausimai iš instrumentų gamintojų
Kl.: Ar galite iškirpti tikslią stačiakampę skylę 7 colių HMI jutikliniam ekranui?A: Taip. CNC{1}}apdorojame ekrano išpjovas pagal jūsų tikslų brėžinį (±0,5 mm nuokrypis) su nupjautais kraštais. Esant poreikiui galime tiekti ir montavimo rėmelį bei tarpiklį.
Kl.: Estetiniais sumetimais mums reikia korpuso be matomų išorinių varžtų. Ar tai įmanoma?A: Visiškai. Mūsų paslėpta-vyrių, įleidžiama-užrakto konstrukcija pašalina išorinius tvirtinimo elementus ant durų paviršiaus. Tvirtinimo ąselės yra šonuose ir gale, nematomos iš priekio.
Klausimas: Ar prieš išsiuntimą galite sumontuoti mūsų nurodytus gnybtų blokus, DIN bėgio maitinimo šaltinius ir aušinimo ventiliatorius?A: Taip, - visos plokštės surinkimas yra pagrindinė mūsų paslauga. Atsiųskite mums savo MK ir maketo brėžinį; mes gauname, montuojame, prijungiame ir išbandome. Gaunate „plug{3}}and-“ produktą.
Kl.: ar palaikote ne-stačiakampio formos ar kelių{1}}durų konfigūraciją?A: Taip. Nors nuotraukoje pavaizduota standartinė vienų-durų dėžė, mes gaminame kelių-skylių gaubtus, L-formos išdėstymus ir gylio-pailginimo-priedus instrumentams, kuriems reikia atsarginių baterijų skyrių.
Kl.: koks yra prekės ženklo, tinkintos{0}}200 vienetų gamybos nutraukimo laikas?A: Paprastai 18–25 dienos nuo brėžinio patvirtinimo. Pirmą-karto užsakymai apima išankstinį-gamybinį pavyzdį, kurį turite patvirtinti prieš visišką vykdymą.
Techninis palyginimas: kodėl šis korpusas per standartinę jungiamąją dėžę
| Funkcija | Standartinė jungiamoji dėžutė | QHECO prietaisų korpusas |
|---|---|---|
| Durų dizainas | Plokščias arba briaunotas - nevaizduojamas- | Besiūlis priekinis paviršius- optimizuotas HMI / prekės ženklo kūrimui |
| Iškirpimo galimybė | Nėra; „Pasidaryk pats“ gręžimo tuštumų IP reitingas | Gamyklinis CNC apdirbimaspalaiko IP vientisumą |
| Vidinis išdėstymas | Tuščia tuštuma | DIN bėgelis + montavimo plokštė + kabelių valdymasiš anksto-įdiegta |
| Šiluminis dizainas | Tik pasyvus, be skaičiavimo | Sukurtos vėdinimo arba priverstinio{0}}vėdinimo parinktysremiantis šilumos apkrova |
| Prekės ženklas | Nėra | Visas originalus gamintojas: spalva, logotipas, etiketė, vadovas |
| Tikslinis vartotojas | Elektrikas vietoje | Gaminių įmonė, siunčianti gatavas prekes |
Raginimas veikti - Nuo prototipo iki gamybos
Jūs turite instrumentą. Mes turime korpuso platformą. Sujungkime juos.
1 veiksmas:Atsiųskite mums savo instrumento matmenis, jungties išdėstymą arba rankinį eskizą
2 veiksmas:3D maketo pasiūlymą ir citatą grąžiname per 24 valandas
3 veiksmas:Patvirtinti pavyzdį; gaminame jūsų firminę produkciją
